首頁本系列消聲器為阻抗復合型結構，阻性段采用列管吸聲通道，抗性段采用節流降壓，可與不同風量空壓機配套。
二、適用范圍
主要用于降低壓縮空氣排放時產生的空氣動力性噪聲。壓力為0.3-0.8MPa，消聲量≥30dB（A），本裝置一般為臥式安裝。

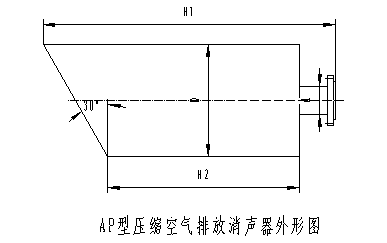

三、規格、性能、外形尺寸
| 型號 |
消 聲 器 適 用 參 數 |
外 形 尺 寸 |
進 口 法 蘭 |
||||||
|
風量m3/min |
壓力MPa |
溫度℃ |
消聲量dB（A） |
H1 |
H2 |
D |
d |
JB81-94 |
|
|
AP-1 |
3-7 |
0.80 |
200 |
35 |
822 |
580 |
159 |
40 |
PNB1.6DN40 |
|
AP-2 |
4-10 |
0.80 |
200 |
35 |
886 |
610 |
219 |
50 |
PNB1.6DN50 |
|
AP-3 |
7-16 |
0.80 |
200 |
35 |
1273 |
936 |
273 |
65 |
PNB1.6DN65 |
|
AP-4 |
10-23 |
0.80 |
200 |
35 |
1371 |
1035 |
325 |
80 |
PNB1.6DN80 |
|
AP-5 |
29-66 |
0.80 |
200 |
35 |
1511 |
1145 |
377 |
100 |
PNB1.6DN100 |
|
AP-6 |
22-73 |
0.80 |
200 |
35 |
1781 |
1386 |
426 |
125 |
PNB1.6DN125 |
|
AP-7 |
54-123 |
0.80 |
200 |
35 |
1952 |
1526 |
480 |
150 |
PNB1.6DN150 |
